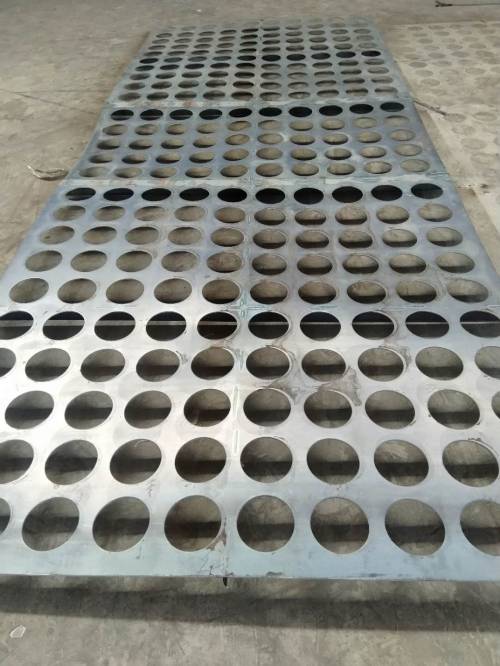

花板板面應由不小于6mm厚的低碳鋼板制成，應限度的減少花板加工及運輸過程中的變形度，在制造中應保證花板孔位置精度，開孔后的切割面應光滑平整?；ò迮c濾袋之間的結合面應保證良好的嚴密性。
除塵器濾袋采用矩陣布置方式。這種排列方式合理地利用了除塵器設備方形的箱體空間，避免了在除塵器設備方形箱體中采用同心圓方式排布濾袋造成了箱體四角空間的閑置。加大的除塵器濾袋中心距保證了含塵氣體在濾袋間的提升空間，同時避免了濾袋晃動可能產生的碰撞。
除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾袋組件，同時將作為除塵器濾袋組件的檢修平臺。
除塵器花板采用數控沖壓方法加工花板孔，保證了花板及花板孔的形位公差要求。
設計合理的除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維護創造了條件。
花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm。花板孔洞制成后清理各孔的鋒利邊角和毛刺，焊接加強筋板時，筋板布置合理。
焊接后通過整形確?；ò迤秸瑹o撓曲、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=3.2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。
采用精密工藝加工的花板和高精度定位的噴吹管保證了噴吹短管軸線和濾袋組件軸線的重合，從而保證了整套噴吹清灰系統的可靠、有效。
