除塵系統吸塵罩及風閥設計

添加時間：2025-05-01 | 文章錄入：秩名 | 文章來源：原創

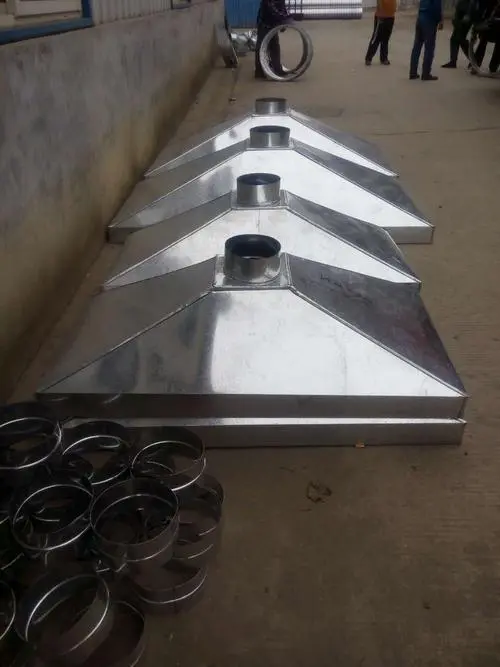

1）吸塵罩正對或接近粉塵釋放集中區域，氣流與揚塵方向一致。
2）吸塵罩用不小于3mm的鋼板焊接制作，與導料槽采用法蘭連接，在運輸物料時導料槽內的空氣壓力在-20Pa左右，罩面平均風速要小于3m/s，保證既能吸塵，又不吸走物料。
3）吸塵罩采用能有效吸走粉塵又能避免物料被吸入或在罩內積存的結構，設計應符合GB/T 16758要求。
4）除塵風管支路設手動調節閥，并按工藝流程控制要求設電動蝶閥。閥門應結構緊湊、啟閉靈活、體積小、流阻小。
5）閥體、蝶板采用優質鋼，閥軸采用45#鋼或40Cr合金鋼，密封材料采用防阻燃硅橡膠。
6）各吸塵罩風管上設手動調節蝶閥（帶刻度），其調節手柄應能夠在壓力調節好后固定。閥門應安裝在各支管上便于操作的位置。
7）電動蝶閥與工藝流程聯鎖，蝶閥關閉時應能保證該支路內沒有空氣吸入。電動閥要求具有電力驅動（380V）和手動調節裝置，位于防爆區電動閥門需要防爆。在中控室顯示電動閥門位態。
8）閥體框架采用厚度不小于3mm的型鋼焊接制作。蝶板及閥體外表面均要求做表面預處理，等級為Sa2.5級。表面面漆顏色與除塵系統相協調。
9）閥門的公稱壓力為0.01MPa，內泄露率在公稱壓力下≤1.5%。
10）風閥選用符合國標的一流產品，安裝位置應便于操作、檢修。
11）電動蝶閥與含可燃性粉塵氣流接觸部件應為防爆件。
12）電動、手動蝶閥設置應考慮預留皮帶除塵。
